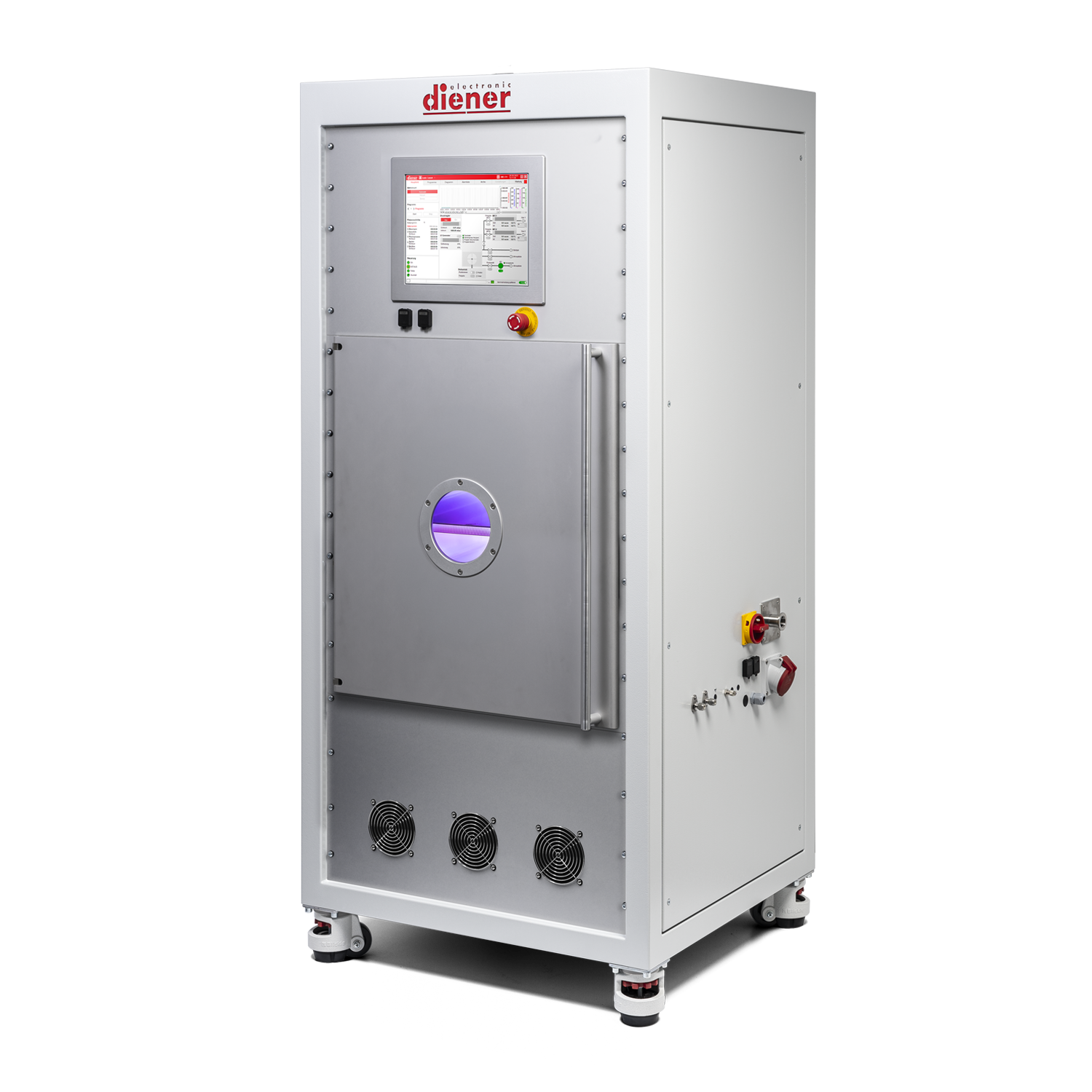

Plasma a Bassa PressioneSistema al plasma Tetra 270
Elevata capacità per pezzi di grandi dimensioni in un alloggiamento compatto
Con un volume della camera pari a 270 litri e una tecnologia di vuoto progettata per tempi di evacuazione brevi, l'impianto consente di ottenere processi efficienti e riproducibili. Nonostante l'elevata capacità volumetrica, il sistema al plasma si contraddistingue per un alloggiamento compatto e poco ingombrante.
Avviare la richiesta
Sistema al plasma potente e compatto per componenti di grandi dimensioni
Con il suo ampio volume della camera di 270 litri, il Tetra 270 offre spazio sufficiente per componenti di grandi dimensioni o per più componenti in un'unica fase di processo. Ciò riduce i tempi di allestimento e aumenta la produttività.
Un vantaggio particolare dell’impianto è la tecnologia del vuoto ottimizzata, progettata per garantire tempi di evacuazione brevi. Ciò accorcia i cicli di processo e aumenta l’efficienza economica del trattamento superficiale, in particolare nei processi di produzione ricorrenti.
L'impianto al plasma Tetra 270 può essere configurato individualmente in base alle esigenze. Diverse opzioni di controllo, moduli di processo ed espansioni consentono un adattamento su misura alle vostre esigenze. I dati di processo possono essere documentati e archiviati per garantire un'elevata sicurezza di processo e tracciabilità.
Il Tetra 270 è adatto alla pulizia, all’attivazione, all’incisione e al rivestimento dei materiali più disparati e supporta i processi a valle quali, ad esempio, l’incollaggio, il rivestimento o la verniciatura.
Pulizia
L'impianto Plasma a Bassa Pressione Tetra 270 offre soluzioni per la pulizia di precisione di tutte le superfici, per ogni tipo di substrato e per ogni tipo di trattamento successivo. La pulizia al plasma rimuove tutti i residui organici senza sottoporre il componente a stress chimici o termici.
Ulteriori informazioni
Rivestimento
L'impianto Plasma a Bassa Pressione Tetra 270 è in grado di modificare le superfici anche tramite un rivestimento. Nel processo di rivestimento al plasma è possibile depositare strati idrofobi, idrofili, protettivi o isolanti di qualsiasi tipo.
Ulteriori informazioni
Attivazione
Il presupposto fondamentale per l'adesione dei materiali durante la verniciatura, l'incollaggio, la stampa o il bonding è una buona bagnabilità della superficie. L'attivazione al plasma dell'impianto Plasma a Bassa Pressione Tetra 270 crea siti di legame polari e aumenta l'energia superficiale.
Ulteriori informazioni
Incisione
La tecnologia al plasma dell'impianto Plasma a Bassa Pressione Tetra 270 consente l'incisione anisotropa e isotropa. Ciò porta alla creazione di nanostrutture sulle superfici, con conseguente aumento delle dimensioni e miglioramento dell'adesione.
Ulteriori informazioni

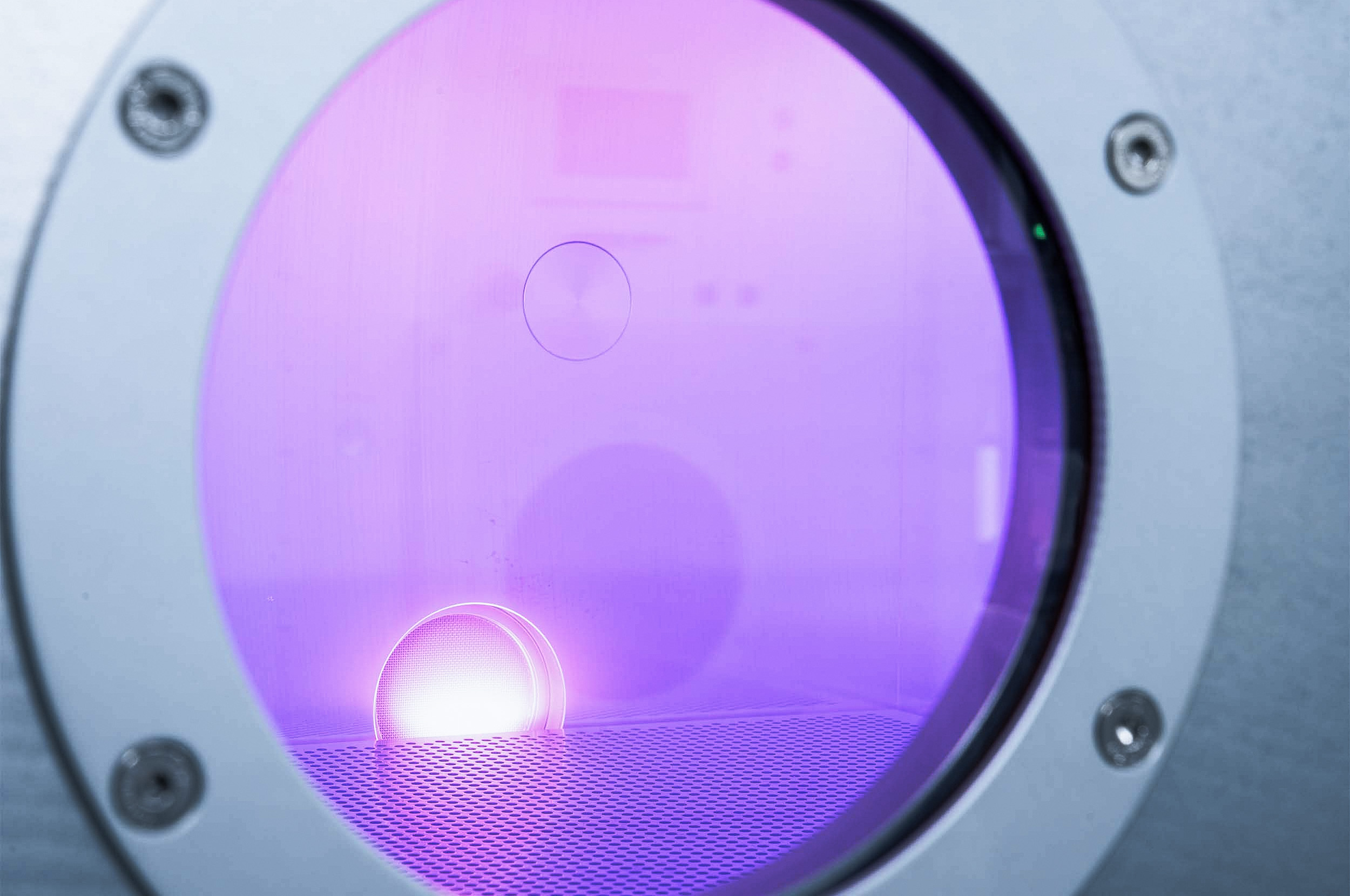

270 l camera
L'impianto Plasma a Bassa Pressione Tetra 270 è dotato di una camera di grandi dimensioni con un volume di 270 l, ideale per componenti industriali di grandi dimensioni. A tal fine è disponibile una camera in acciaio inossidabile che garantisce processi industriali particolarmente sicuri e stabili. Le generose dimensioni della camera consentono il trattamento simultaneo di componenti complessi o multipli, rendendo il Tetra 270 ideale per i processi di produzione industriale e le applicazioni in serie. Offre il massimo volume della camera in un alloggiamento modulare di dimensioni ridotte e si adatta quindi estremamente bene agli ambienti di produzione già esistenti.

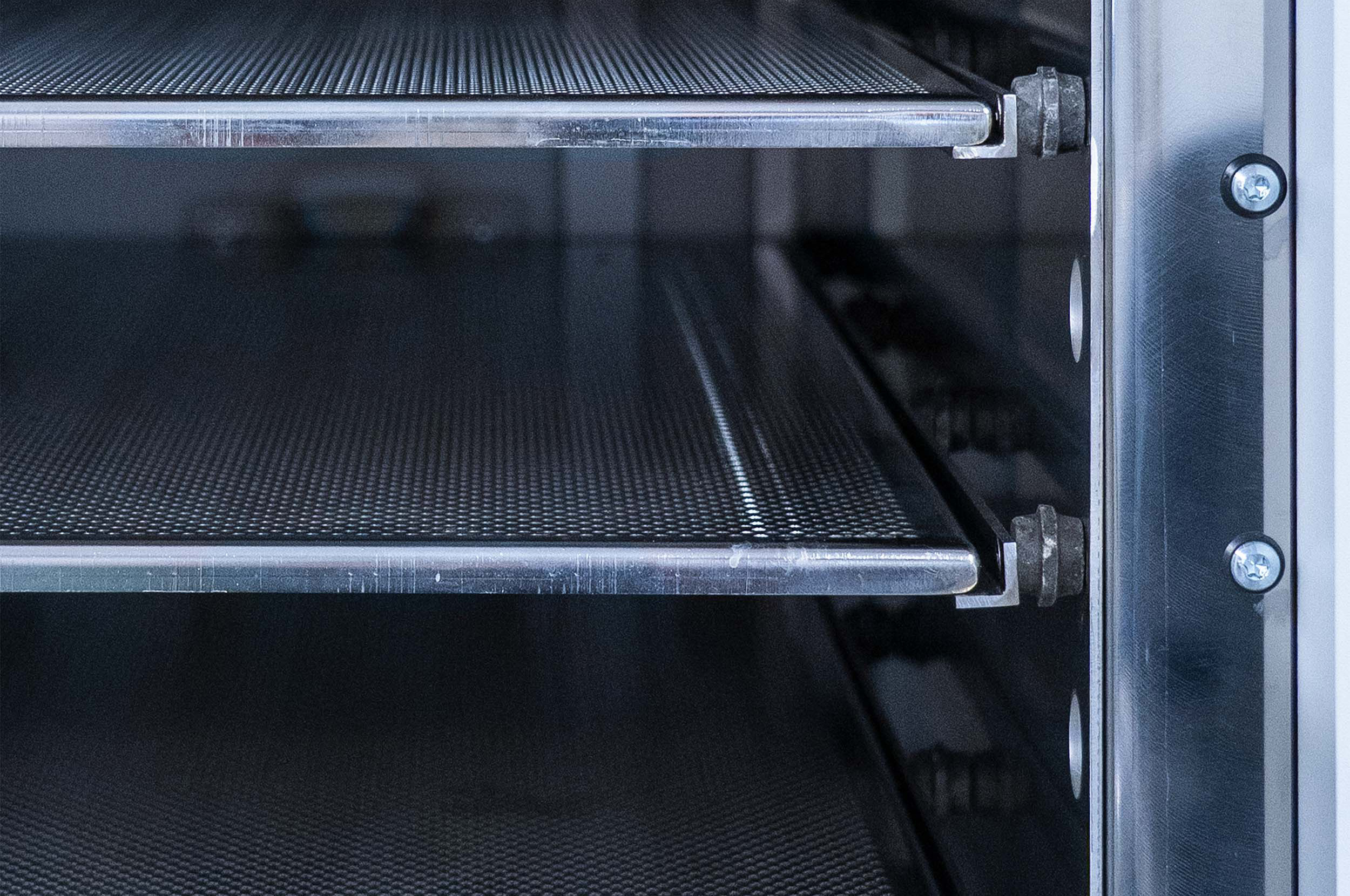

Elettrodo
Con il progresso della tecnologia aumentano anche i requisiti. Con Diener electronic, le aziende beneficiano di un’elevata sicurezza dell’investimento, poiché l’impianto al plasma Tetra 270 è in grado di evolversi per soddisfare le esigenze future. Grazie al sistema modulare flessibile, a seconda dell’applicazione è possibile scegliere tra elettrodi a uno o più livelli per il sistema al plasma Tetra 270. Per componenti complessi e di grandi dimensioni si consiglia l’installazione di un elettrodo. Per molti componenti di piccole dimensioni disposti su più livelli, vengono installati elettrodi a più livelli o anche un elettrodo a tamburo rotante, al fine di garantire un trattamento uniforme in ogni caso di applicazione dell’impianto al plasma Tetra 270.

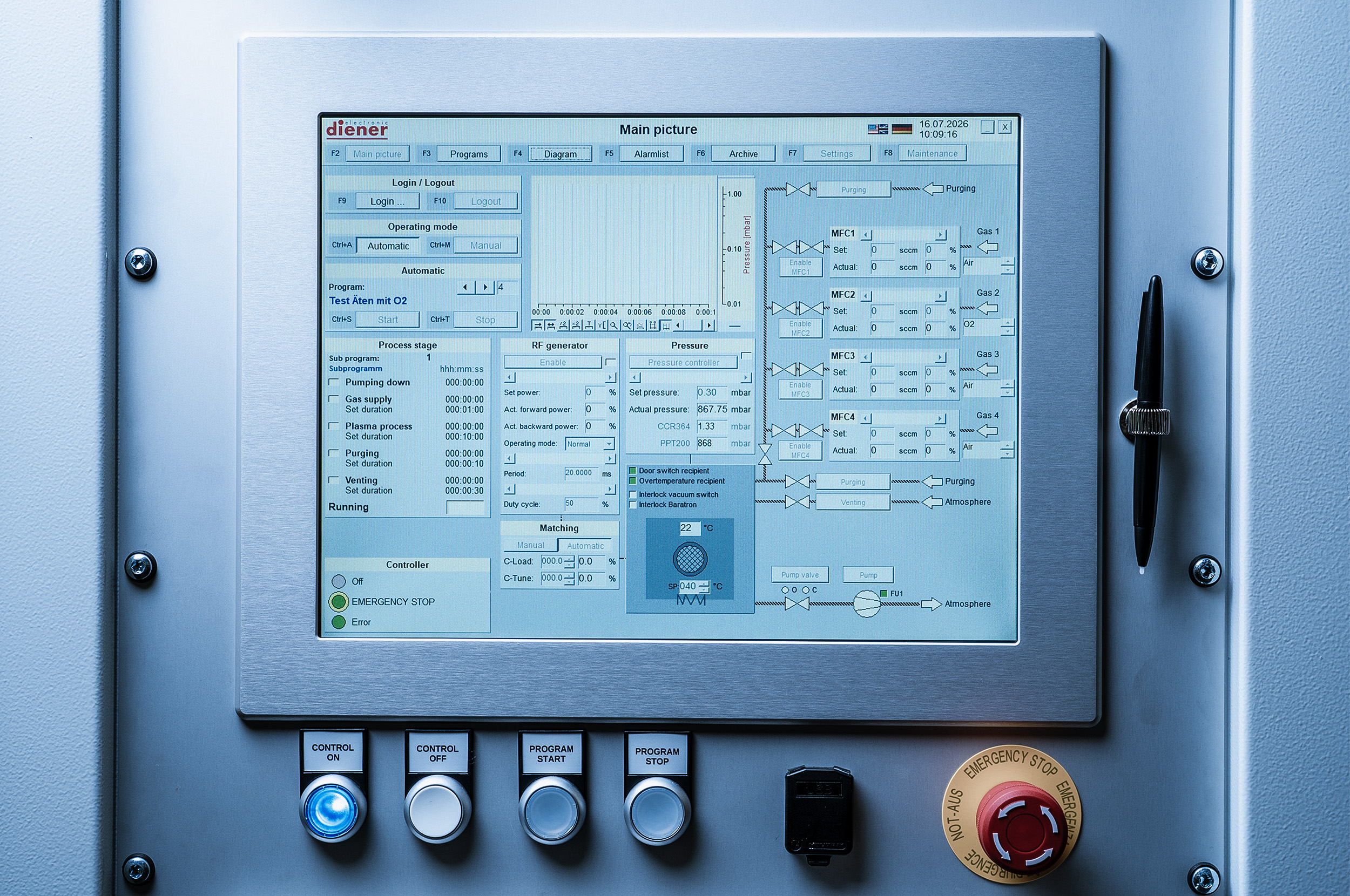

Controllo
Per l'industria, la soluzione ottimale è rappresentata da un sistema di controllo più semplice, di tipo "Low Cost" o "basic", basato su PC con processi preimpostati. Per ambienti di produzione più esigenti, il sistema al plasma Tetra 270 è dotato di un sistema di controllo completo basato su PC. Ciò garantisce l’archiviazione dei processi, gli elenchi degli allarmi, la diagnostica remota e le connessioni di rete. La trasparenza dei processi e la loro tracciabilità costituiscono la base per una produzione efficiente ed economica con il sistema al plasma Tetra 270.
Dati tecnici
Dimensioni dell’alloggiamento
A pavimento
Unità di controllo
Low Cost PC (Windows CE)
Basic PC (Windows CE)
Full PC (Windows 11 IoT Enterprise)
Camera a vuoto
Acciaio inox, Porta a battente
L 600 mm x H 600 mm x P 750 mm; Volume circa 270 litri
Generatore
80,00 kHz | Potenza in uscita 0 - 1000 W
80,00 kHz | Potenza in uscita 0 - 3000 W
13,56 MHz | Potenza in uscita 0 - 300 W
13,56 MHz | Potenza in uscita 0 - 600 W
13,56 MHz | Potenza in uscita 0 - 1000 W
2,45 GHz | Potenza in uscita 0 - 850 W
Alimentazione gas
MFC (Mass flow controller)
Elettrodo
Elettrodo un piano
Elettrodo multilivello
Elettrodo RIE
Misura della pressione
Sensore Pirani
Manometro di capacità
Alimentazione
400 V | 16 - 125 A
Modifiche tecniche con riserva.
Richiedi un'offerta personalizzata per Plasma a Bassa Pressione Tetra 270?
Avviare la richiestaNon disponete di un vostro impianto?
Ci occupiamo noi del trattamento per voi.
Servizi di trattamento superficialeAltri prodotti interessanti
FAQ Domande frequenti
Quali vantaggi offre il pretrattamento superficiale al plasma?
Il pretrattamento superficiale al plasma consente di eseguire processi indispensabili senza ricorrere a metodi chimici a umido. Un processo privo di VOC (Volatile Organic Compounds) offre i seguenti grandi vantaggi:
- eliminazione dei solventi chimici
- nessun tempo di asciugatura tra un processo e l’altro
- maggiore tutela della salute
- maggiore tutela dell’ambiente
- trattamento uniforme anche in cavità e incavi
Quali processi è possibile eseguire con il plasma?
- Pulizia
- Attivare
- Incisione
- Rivestimento
sono le possibilità offerte dal pretrattamento al plasma per conferire funzionalità a numerose superfici.
Cosa si può trattare con il Tetra 270?
Con il Tetra 270 di Diener electronic è possibile trattare tutti i materiali resistenti al vuoto.
È possibile trattare componenti sensibili alla temperatura con il Tetra 270?
Sì, trattandosi di plasma freddo, gli impianti al plasma a bassa pressione Tetra 270 di Diener electronic sono adatti per componenti sensibili alla temperatura.
I componenti sensibili alle scariche elettrostatiche (ESD) possono essere trattati con il Tetra 270?
Sì, con il plasma a bassa pressione del Tetra 270 ciò è possibile. Su richiesta, è possibile effettuare una prova nel nostro reparto di processo.
Quali gas possono essere utilizzati nel Tetra 270?
Nel Tetra 270 e, più in generale, nel plasma a bassa pressione è possibile utilizzare i seguenti gas: O₂, N₂, Ar, aria ambiente, CO₂, vapore d’acqua e gas di formiatura
I filtri per l'aria di scarico sono necessari?
Sì, tutti gli impianti devono essere obbligatoriamente collegati a un buon sistema di scarico dell'aria, indipendentemente dal tipo di gas utilizzato! Si generano ossidi di azoto, gas di scarico, nebbie oleose sottili (nel caso delle pompe a olio), ecc., che non devono essere inalati; inoltre, i gas sono spesso acidi e favoriscono quindi la formazione di ruggine sulle parti, sui macchinari e sugli impianti circostanti.
Qual è la frequenza dell'impianto GHz Tetra 270?
I generatori dell'impianto GHz Tetra 270 funzionano alla frequenza ISM di 2,45 MHz, con un'intensità paragonabile a quella di un forno a microonde. Si prega di informarsi sulle norme di sicurezza per le persone con pacemaker.
In quali settori viene utilizzato il trattamento superficiale al plasma?
Gli impianti e i sistemi Diener electronic vengono impiegati con successo nei seguenti settori:
- Ottica
- Meccanica di precisione
- Elettronica
- Industria automobilistica
- Medicina
- Aerospaziale
- Tecnica di laboratorio
- Tecnologia delle materie plastiche
- Tecnologia tessile e
- industria della gioielleria e dell’orologeria
