плазма низкого давленияПлазменная система Pico
Гибкая конструкция на основе модульной системы для лабораторий и промышленности
Благодаря объёму 4 - 8 литров данная установка идеально подходит для плазменной очистки, активации поверхностей, плазменного травления и плазменного нанесения покрытий на самые разнообразные детали.
Сделать запрос
Большой рабочий объем при компактной конструкции
Объем камеры 4 - 8 литров обеспечивает достаточно места для самых разнообразных применений. Плазменная система Pico может быть выполнена как в настольном, так и в напольном исполнении и гибко интегрируется в существующие лабораторные или производственные среды.
В зависимости от требований в качестве вариантов управления доступны: полуавтоматическое управление, Low Cost PC-управление,базовое PC-управление и полное PC-управление. Последний вариант позволяет индивидуально настраивать процессы, архивировать данные о процессах и списки аварийных сигналов, а также подключаться к системе MES. Благодаря этому плазменные процессы становятся прозрачными, воспроизводимыми и полностью документируемыми.
Плазменная система Pico подходит для очистки, активации, травления и функционализации поверхностей самых разных материалов и применяется в лабораториях, отделах разработки, а также в промышленных производственных процессах.
Очистка
Установка плазма низкого давления Pico предлагает решения для сверхточной очистки любых поверхностей, любых материалов и любой последующей обработки. Плазменная очистка удаляет все органические остатки, не подвергая деталь химическому или термическому воздействию.
Дополнительная информация
Активация
Условием для образования связей при нанесении лака, склеивании, печати или склеивании является хорошая смачиваемость поверхности. Плазменная активация, осуществляемая установкой плазма низкого давления Pico, создает полярные участки связи и повышает поверхностную энергию.
Дополнительная информация
Покрытие
Установка плазма низкого давления Pico также может изменять свойства поверхностей с помощью нанесения покрытий. В процессе плазменного нанесения покрытий можно наносить гидрофобные, гидрофильные, защитные или изолирующие слои любого типа.
Дополнительная информация
Травление
Плазменная технология установки плазма низкого давления Pico позволяет осуществлять анизотропное и изотропное травление. В результате на поверхности образуются наноструктуры, способствующие увеличению их площади и улучшению адгезии.
Дополнительная информация
4 - 8 л камера
Плазменная установка Pico оснащена камерой объемом 4 - 8 л, что оптимально подходит для обработки крупногабаритных промышленных деталей. Для задач, требующих высокой чистоты, доступны камеры из боросиликатного или кварцевого стекла. Они отличаются химической стойкостью, что гарантирует высокую чистоту технологического процесса. Для определённых задач также предлагается поворотный барабан, обеспечивающий равномерную обработку. Благодаря этому плазменная установка Pico может использоваться в медицинской технике или при проведении лабораторных работ. Для промышленных задач доступны камеры из нержавеющей стали или алюминия, которые гарантируют особо надёжные и стабильные промышленные процессы.
Модульная система сборки
Опираясь на многолетний опыт и проверенные концепции, компания Diener electronic разработала уникальную модульную систему, позволяющую гибко конфигурировать плазменную установку Pico. Для обеспечения простой интеграции в существующую производственную среду плазменная установка Pico может быть выполнена в компактном настольном корпусе или в прочном напольном корпусе. Размер камеры определяет выбор корпуса, а также подходящего элемента управления. Результатом является производственная установка, изготовленная на заказ для промышленности с высокими эксплуатационными требованиями.
Управление
Для компактной конструкции Pico в настольном исполнении можно выбрать системы управления LowCost, Basic PC и удобную полуавтоматическую систему управления. В случае полуавтоматической системы управления параметры процесса можно настраивать вручную, поэтому для работы с ней не требуется специальных знаний. Для промышленного применения хорошо подходит прочный напольный корпус с упрощенной системой управления Low Cost или Basic PC с предустановленными процессами. Для сложных производственных условий доступна система управления Full PC. Она обеспечивает архивирование процессов, ведение списков аварийных сигналов и подключение к сети. Прозрачность процессов и их отслеживаемость создают основу для эффективного и экономичного производства.
Технические данные
Габариты корпуса

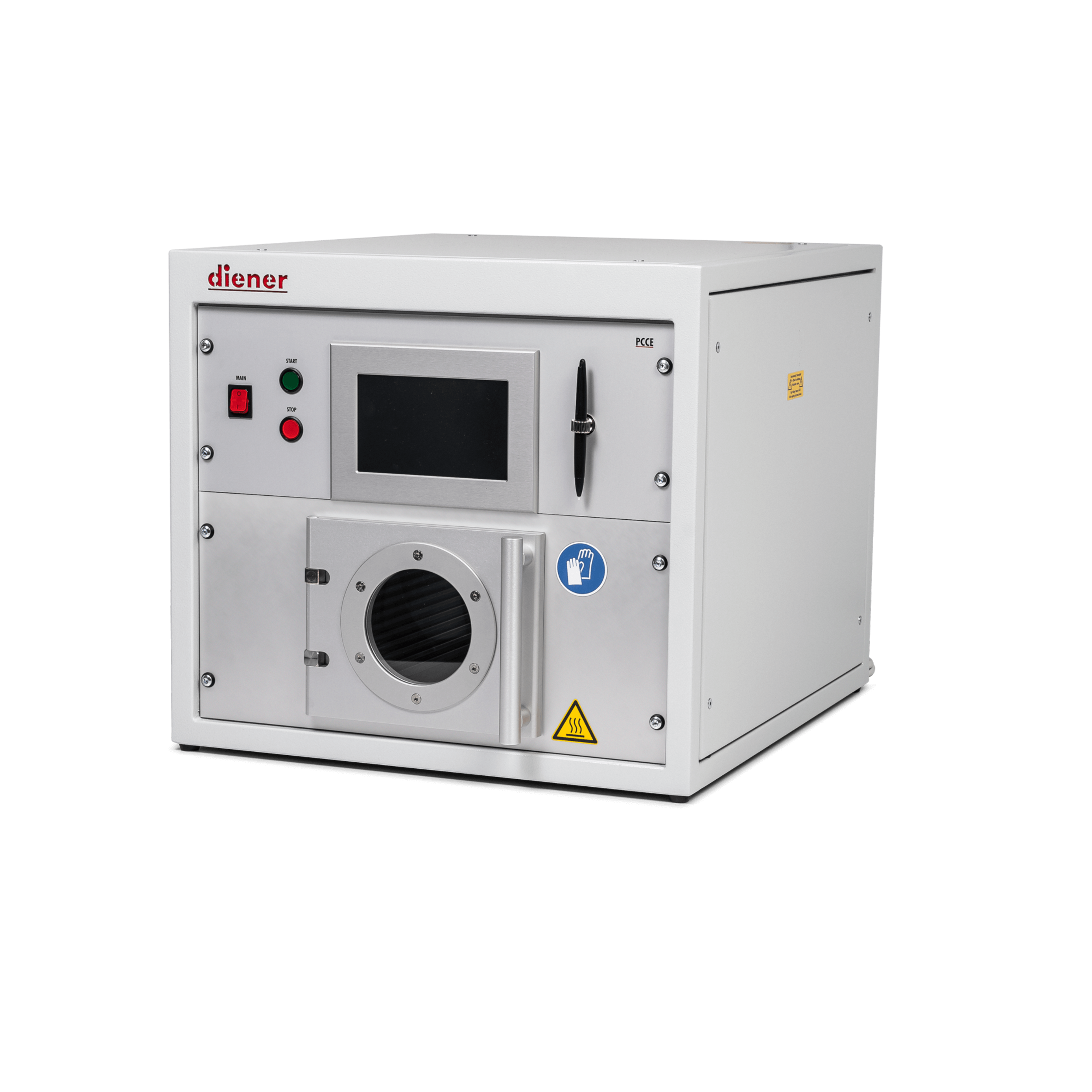

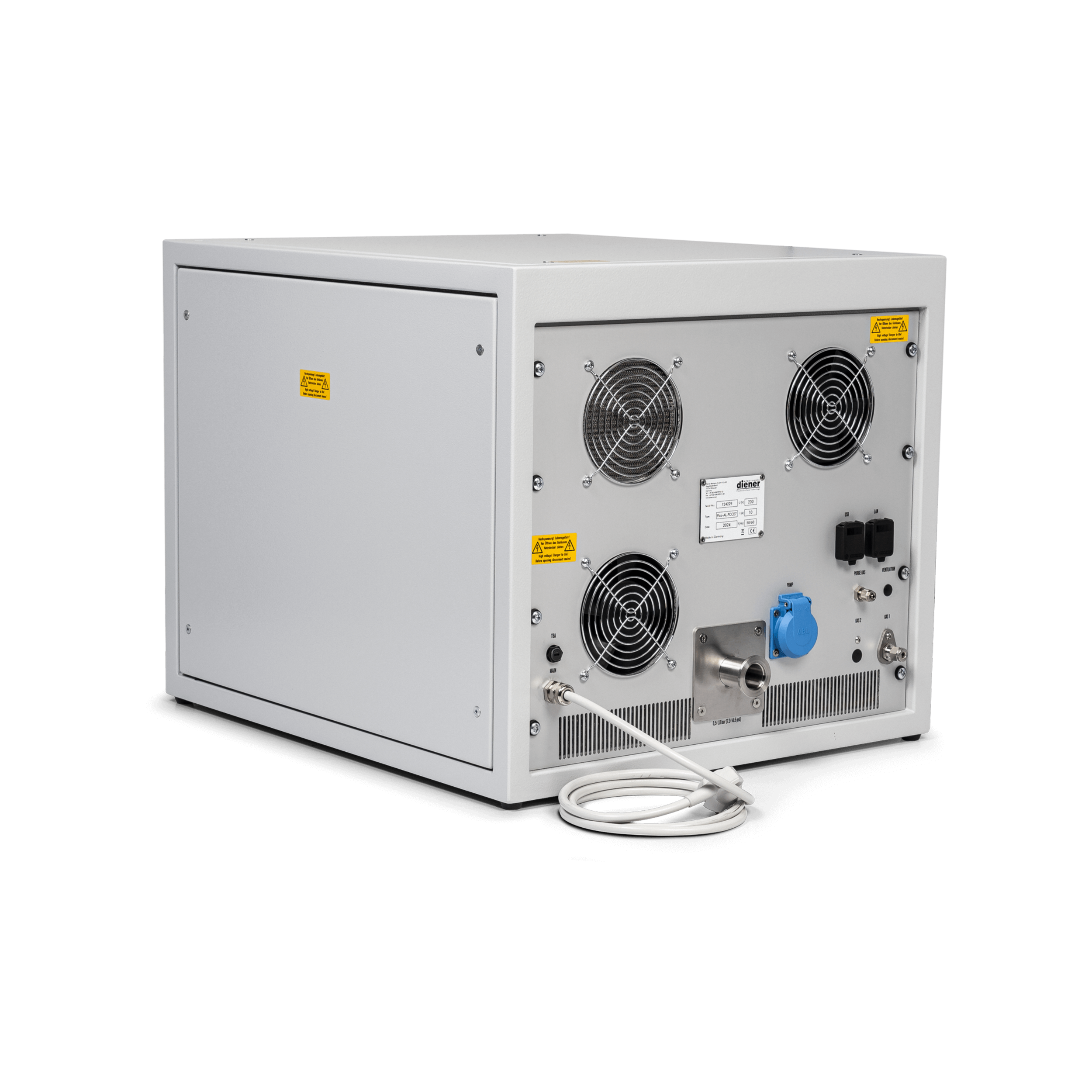

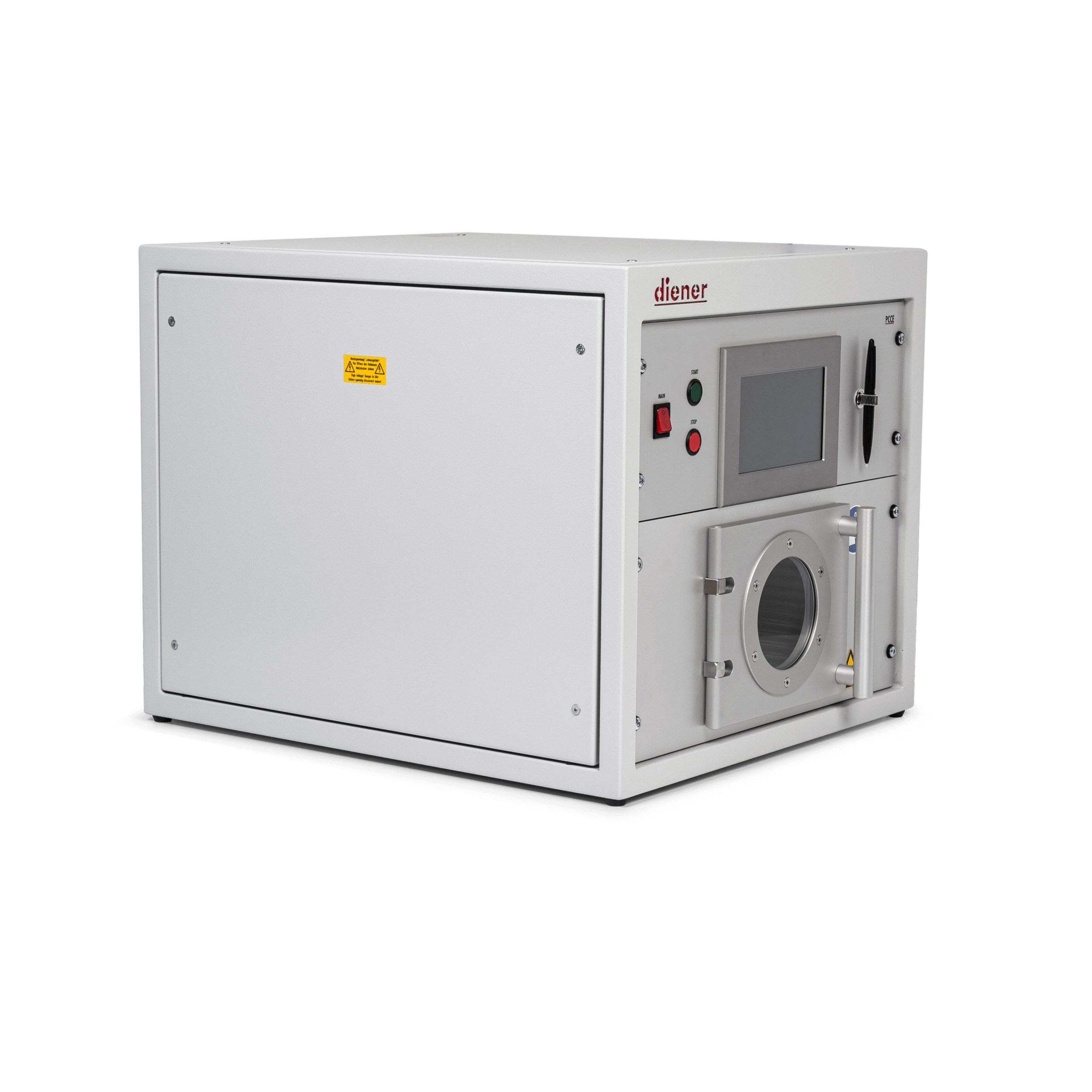

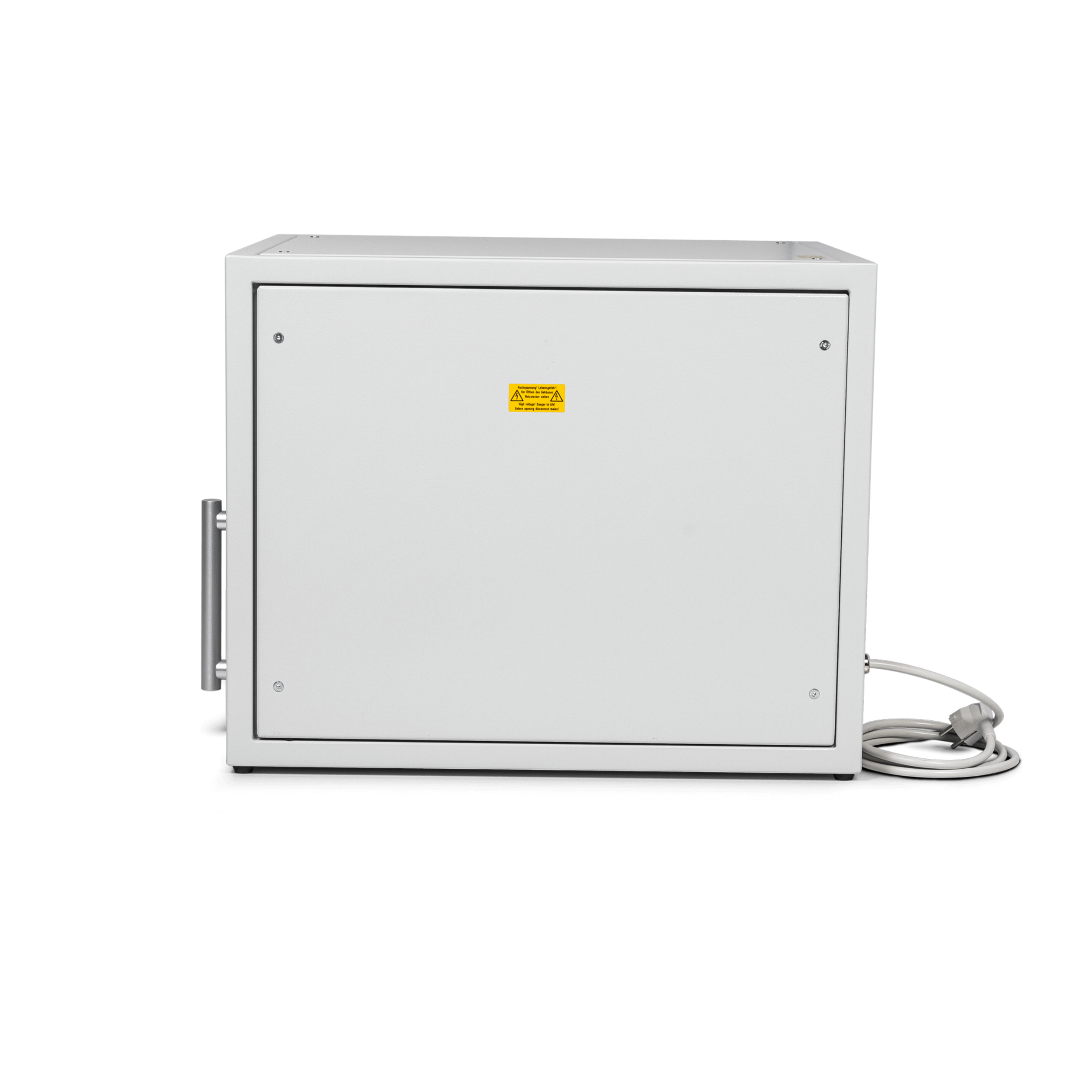

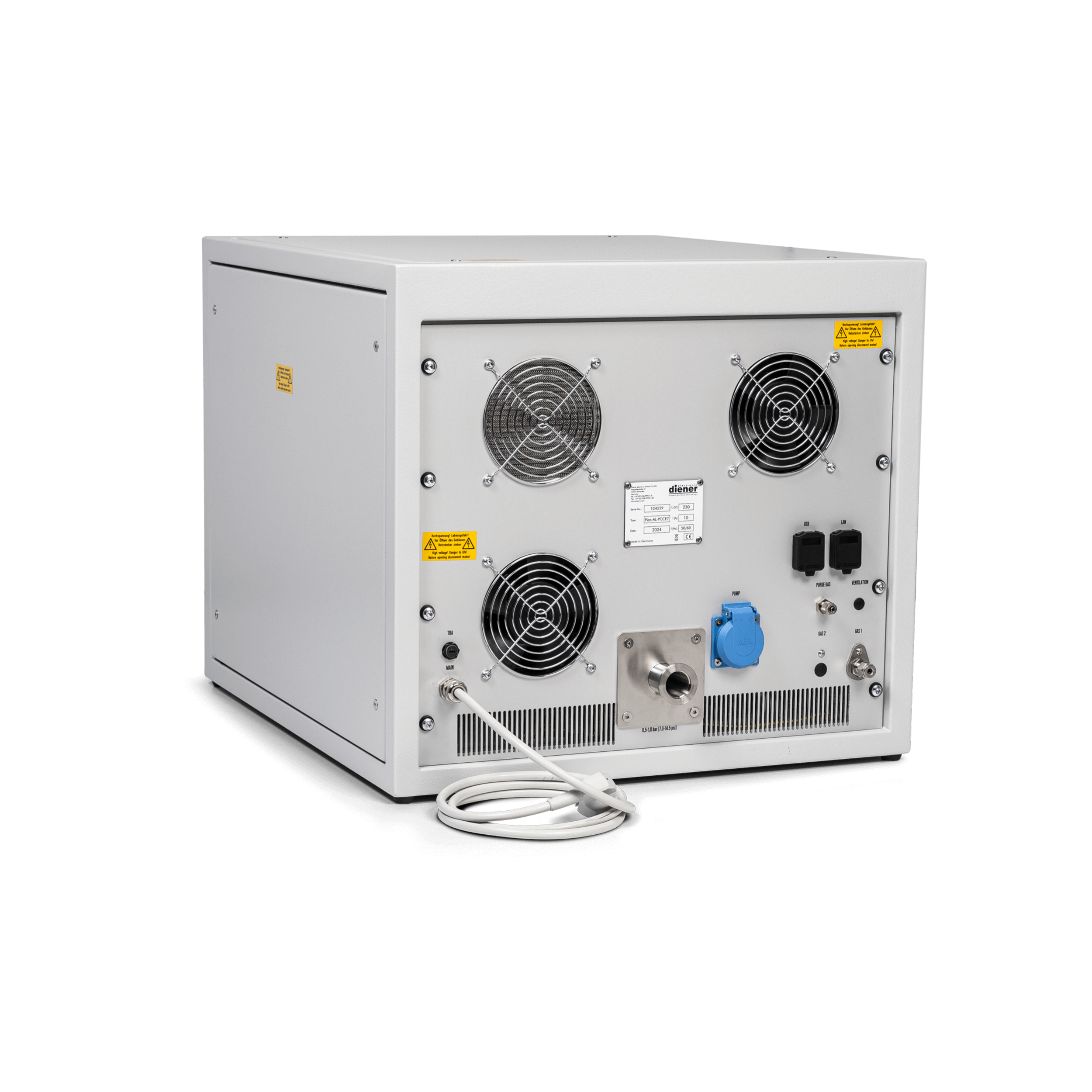

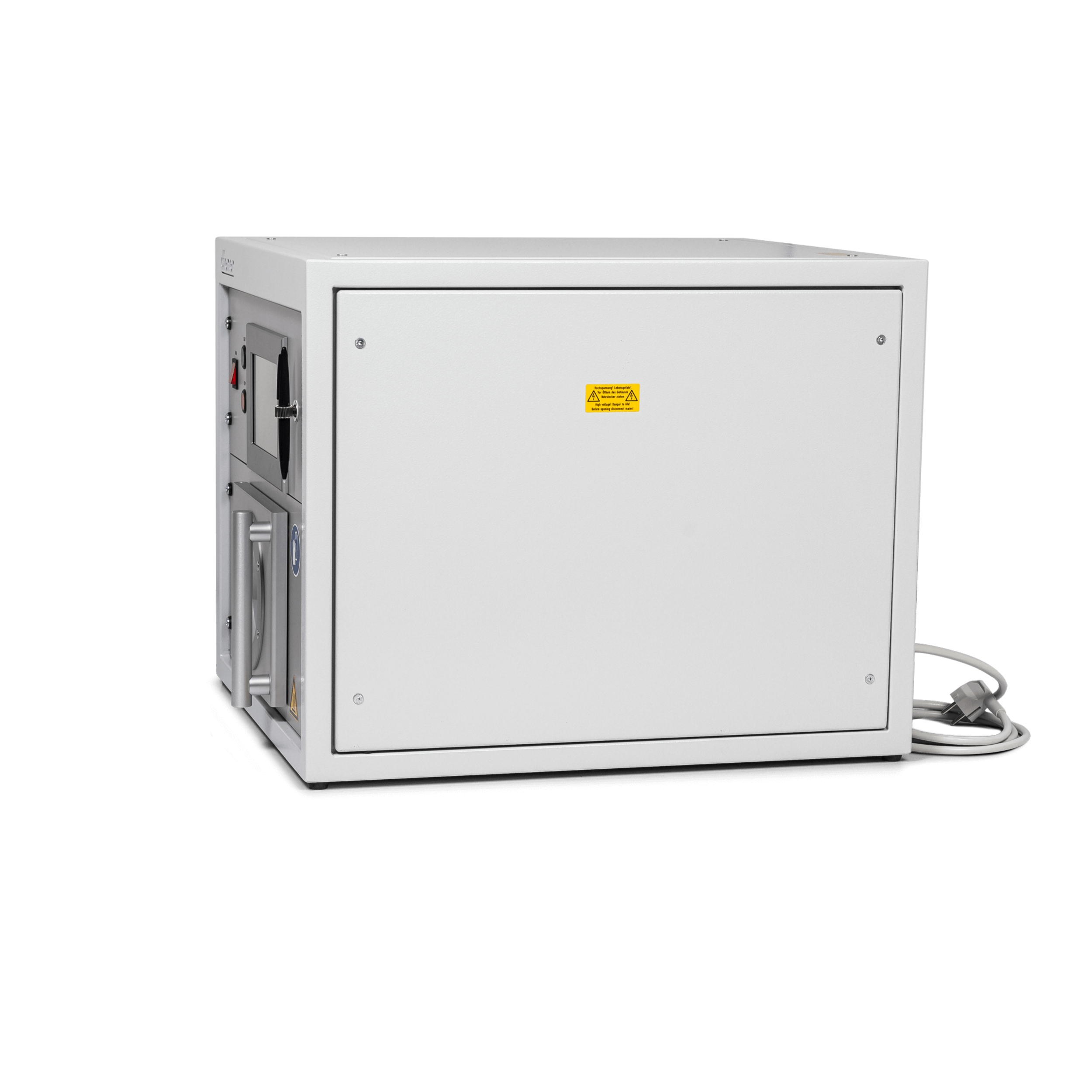

Настольный
Напольный
Блок управления
Полуавтоматический
Low Cost PC (Windows CE)
Basic PC (Windows CE)
Full PC (Windows 11 IoT Enterprise)
Вакуумная камера
Нержавеющая сталь, Распашная дверца
⌀ 150 мм x
Г 319 мм; объем примерно 6 литров
Нержавеющая сталь, Распашная дверца
Ш 160 мм x В 160 мм x Г 325 мм; объем примерно 8 литров
алюминий, Распашная дверца
Ш 150 мм x В 160 мм x Г 325 мм; объем примерно 8 литров
Опционально: Глубина может быть увеличена до 3000 мм
Кварцевое стекло, Распашная дверца
⌀ 130 мм x
Г 300 мм; объем примерно 4 литров
Боросиликатное стекло, Распашная дверца
⌀ 130 мм x
Г 300 мм; объем примерно 4 литров
генератор
40 кГц | Выходная мощность 0 - 200 W
100 кГц | Выходная мощность 0 - 500 W
13,56 МГц | Выходная мощность 0 - 300 W
2,45 ГГц | Выходная мощность 0 - 300 W
Подача газа
Игольчатый клапан
MFC (Mass flow controller)
Электрод
По желанию клиента
Измерение давления
Датчик Пирани
Манометр производительности
Источник питания
230 V | 16 A
400 V | 16 - 125 A
Возможны технические изменения.
Получить индивидуальное предложение для плазма низкого давления Pico?
Сделать запросДругие интересные продукты
FAQ Часто задаваемые вопросы
Можно ли открыть дверцу камеры во время работы?
В обычных условиях — нет, отрицательное давление в вакууме прижимает дверцу к корпусу камеры.
Что всего можно рассматривать с помощью Pico?
С помощью Pico компании Diener electronic можно обрабатывать все материалы, устойчивые к воздействию вакуума.
Можно ли обрабатывать с помощью Pico компоненты, чувствительные к температуре?
Да, поскольку речь идет о холодной плазме, установки низкодавления Pico компании Diener electronic подходят для температурно-чувствительных компонентов.
Можно ли обрабатывать компоненты, чувствительные к электростатическому разряду (ESD), с помощью Pico?
Да, с помощью низкодавления плазмы Pico это возможно. По запросу можно провести испытание в нашем технологическом отделе.
Какие поверхности можно активировать с помощью плазменной установки Pico?
С помощью плазменной установки Pico компании Diener electronic можно проводить активацию следующих поверхностей: пластмасс, металлов, стекла, керамики и текстиля.
Подходит ли плазменная система Pico для непрерывной работы?
Все стандартные и специальные системы для промышленности, такие как Pico компании Diener electronic, рассчитаны на непрерывную работу и регулярно проходят техническое обслуживание, в ходе которого сервисные техники проверяют их работоспособность.
Какова типичная температура процесса в вакуумной камере Pico?
В Pico компании Diener electronic температура обычно колеблется от комнатной до примерно 80 °C — в зависимости от компонента, типа камеры, продолжительности процесса и объема загрузки. По запросу компании Diener electronic можно обеспечить более высокие температуры с помощью нагревательных элементов.
Какие варианты подключения к программному управлению доступны для системы Pico?
Благодаря полному PC-управлению плазменная система Pico от компании Diener electronic поддерживает следующие варианты подключения:
- управляющие системы верхнего уровня, например, через Profinet
- система MES, например, через OPC UA
- подключение к базе данных через ODBC
Можно ли адаптировать программное обеспечение системы управления плазменной системой Pico под наши требования?
По желанию клиента компания Diener electronic осуществляет адаптацию системы управления Full PC для модельного ряда Pico. Пожалуйста, обращайтесь к нам по этому вопросу.
Нужны ли фильтры для вытяжного воздуха?
Да, все установки обязательно должны быть подключены к эффективной системе вытяжки, независимо от того, какой газ используется! При этом образуются оксиды азота, выхлопные газы, мелкий масляный туман (при использовании масляных насосов) и т. д., которые нельзя вдыхать; кроме того, эти газы часто имеют кислую реакцию, что способствует коррозии окружающих деталей, машин и оборудования.
