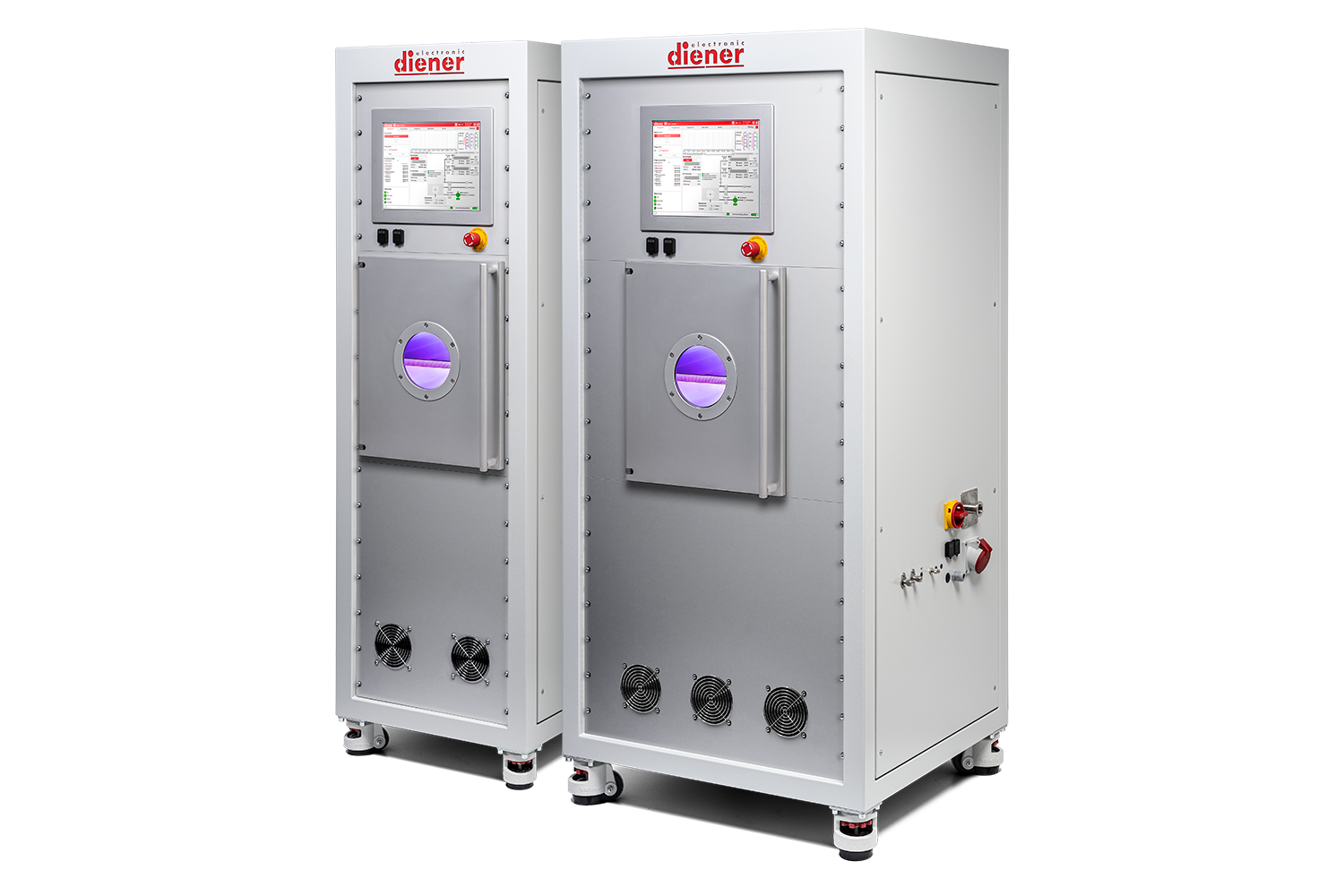

Plasma à Basse PressionSystème plasma Tetra 100
Un volume de traitement accru pour les applications industrielles
Le système plasma Tetra 100 a été conçu pour les entreprises souhaitant traiter des pièces de grande taille de manière efficace et reproductible à l'aide d'un plasma à basse pression. Avec un volume de chambre de 100 - 100 litres, l'installation offre suffisamment d'espace pour des applications exigeantes dans l'industrie ainsi que dans les services de recherche et développement.
Demande
100 litres d'espace pour les pièces de grande taille
Avec son volume de chambre généreux de 100 - 100 litres, la Tetra 100 est idéale pour le traitement de composants de grande taille ou de plusieurs pièces au cours d’un même processus. Cela permet d’augmenter le débit et la rentabilité sans compromettre la qualité du processus.
Le concept modulaire de l'installation permet une configuration personnalisée en fonction de vos besoins. La commande, les paramètres de processus et l'équipement de l'installation peuvent être adaptés de manière optimale aux matériaux, aux géométries des composants et aux processus de fabrication.
La Tetra 100 prend en charge les procédés les plus divers de la technologie plasma à basse pression – du nettoyage ultra-fin à la gravure au plasma et au revêtement fonctionnel, en passant par l’activation de surface. Des processus reproductibles et une grande stabilité de traitement créent les conditions optimales pour les étapes de fabrication en aval telles que le collage, la peinture ou le revêtement.
Grâce à sa conception robuste et à sa grande flexibilité de configuration, cette installation convient aussi bien aux applications de recherche qu’à une utilisation en continu dans des environnements de production industriels.
Nettoyage
La ligne Plasma à Basse Pression Tetra 100 propose des solutions pour le nettoyage ultra-précis de toutes les surfaces, pour tous les substrats et pour tous les traitements de finition. Le nettoyage au plasma élimine tous les résidus organiques sans endommager le composant par des moyens chimiques ou thermiques.
Plus d’informations
Activation
Une bonne mouillabilité de la surface est une condition préalable à l'adhérence des matériaux lors des opérations de peinture, de collage, d'impression ou de liaison. L'activation par plasma de l'installation Plasma à Basse Pression Tetra 100 crée des sites de liaison polaires et augmente l'énergie de surface.
Plus d’informations
Revêtement
L'installation Plasma à Basse Pression Tetra 100 permet également de modifier les surfaces par revêtement. Le revêtement par plasma permet de déposer des couches hydrophobes, hydrophiles, protectrices ou isolantes de toutes sortes.
Plus d’informations
Gravure
La technologie plasma de l'installation Plasma à Basse Pression Tetra 100 permet une gravure anisotrope et isotrope. Cela permet d'obtenir des nanostructures à la surface, ce qui augmente leur surface spécifique et améliore l'adhérence.
Plus d’informations
100 - 100 l de chambre
L'installation Plasma à Basse Pression Tetra 100 est équipée d'une chambre d'un volume de 100 - 100 l, ce qui la rend parfaitement adaptée aux composants industriels de grande taille. Des chambres en acier inoxydable ou en aluminium sont disponibles à cet effet, garantissant des processus industriels particulièrement sûrs et stables. Pour certaines applications, une chambre en verre borosilicaté ainsi qu’une porte à tiroir sont disponibles. La taille généreuse de la chambre permet le traitement simultané de composants complexes ou en grand nombre, ce qui rend l’installation plasma Tetra 100 idéale pour les processus de production industriels et les applications en série.
électrode
Avec Diener electronic, les entreprises bénéficient d'une grande sécurité d'investissement, car l'installation Tetra 100 peut évoluer pour répondre aux exigences futures. Grâce au système modulaire flexible, le choix des électrodes (à un ou plusieurs étages) dépend de l'application de l'installation plasma Tetra 100. Pour les composants complexes de grande taille qui occupent beaucoup d’espace dans la chambre, il est recommandé d’utiliser une électrode garantissant un traitement homogène. Afin de garantir un traitement homogène dans tous les cas d’application, on installe, pour de nombreux petits composants répartis sur plusieurs niveaux, des électrodes à plusieurs niveaux ou encore une électrode à tambour rotatif.
Commande
Pour l'industrie, l'élément de commande est optimisé avec un système de commande PC plus simple, Low Cost ou de base, doté de processus préréglés. L'installation plasma Tetra 100 peut être équipée d'un système de commande PC complet pour les applications industrielles exigeantes. Elle permet le diagnostic à distance, les connexions réseau ainsi que l'archivage des processus et des listes d'alarmes. La transparence des processus et leur traçabilité constituent la base d'une production efficace et rentable.
Données techniques
Dimensions du boîtier
Sur pied
Commande
Low Cost PC (Windows CE)
Basic PC (Windows CE)
Full PC (Windows 11 IoT Enterprise)
Chambre à vide
Acier inoxydable, porte à charnière
L 400 mm x H 400 mm x P 625 mm; Le volume environ 100 litres
Aluminium, porte à charnière
L 400 mm x H 400 mm x P 625 mm; Le volume environ 100 litres
Optionnel: Profondeur extensible de manière variable jusqu’à 3000 mm maximum
Générateur
80 kHz | Puissance 0 - 1000 W
80 kHz | Puissance 0 - 3000 W
13,56 MHz | Puissance 0 - 300 W
13,56 MHz | Puissance 0 - 600 W
13,56 MHz | Puissance 0 - 1000 W
2,45 GHz | Puissance 0 - 850 W
Alimentation en gaz
MFC (Mass flow controller)
Électrode
Électrode un-niveaux
Électrode multi-niveaux
Électrode RIE
Mesure de la pression
Capteur de Pirani
Ou jauge capacitive
Alimentation électrique
400 V | 16 - 125 A
Sous réserve de modifications techniques.
Obtenir un devis personnalisé pour Plasma à Basse Pression Tetra 100 ?
DemandeVous ne disposez pas de votre propre équipement ?
Nous nous chargeons du traitement pour vous.
Services de traitement de surfaceAutres produits intéressants
FAQ Questions fréquemment posées
Quelles surfaces peuvent être activées à l'aide de l'installation plasma Tetra 100 ?
L'installation plasma Tetra 100 de Diener electronic permet d'activer les surfaces suivantes : plastiques, métaux, verres, céramiques et textiles.
Quels sont les plastiques qui peuvent être gravés à l'acide ?
Ces procédés sont principalement utilisés pour graver les surfaces en plastique. La gravure est très importante pour les plastiques difficiles à peindre ou à coller, tels que le POM, le PPS et le PTFE. L'augmentation de la surface permet d'obtenir une meilleure adhérence. Les gaz de gravure typiques sont l'oxygène, le fluor, mais aussi l'hydrogène.
Combien de temps dure une gravure à l'acide ?
Lors de la gravure de la surface, la matière est enlevée et reste ainsi définitivement en place.
Quelle quantité peut-on appliquer avec le système Tetra 100 lors du revêtement ?
Le système Tetra 100 de Diener electronic permet d'appliquer un revêtement jusqu'à l'échelle des micromètres inférieurs (< 1 micromètre).
Peut-on enduire des textiles ?
L'installation spéciale « rouleau à rouleau » à basse pression de Diener electronic permet d'enduire des textiles. Cependant, la durée du traitement ne permet pas un cadence élevée. Les enduits textiles ne sont généralement ni lavables ni résistants à l'abrasion.
Quels gaz peuvent être utilisés avec le Tetra 100 ?
Dans le Tetra 100 ainsi que, de manière générale, dans le plasma à basse pression, les gaz suivants peuvent être utilisés : O₂, N₂, Ar, air ambiant, CO₂, vapeur d'eau et gaz de formiation
Faut-il installer des filtres d'évacuation d'air sur le Tetra 100 ?
Oui, toutes les installations doivent impérativement être raccordées à un système d'évacuation d'air efficace, quel que soit le gaz utilisé. Ils génèrent des oxydes d'azote, des gaz d'échappement, de fins brouillards d'huile (dans le cas des pompes à huile), etc., qui ne doivent pas être inhalés ; de plus, ces gaz sont souvent acides, ce qui favorise la corrosion des pièces, machines et installations environnantes.
Quelle est la température de traitement habituelle du Tetra 100 dans la chambre à vide ?
Sur le Tetra 100 de Diener electronic, la température varie généralement entre la température ambiante et environ 80 °C, en fonction du composant, du type de chambre, de la durée du processus et de la quantité chargée. Des températures plus élevées peuvent être atteintes sur demande auprès de Diener electronic à l'aide d'éléments chauffants.
Quelle est la plage de pression typique généralement observée dans la chambre à vide du Tetra 100 ?
La plage de pression typique du Tetra 100 est comprise entre 0,1 et 1,0 mbar (réglable), en fonction des procédés au plasma à basse pression définis.
Quelle est la fréquence de l'installation GHz Tetra 100 ?
Les générateurs du système GHz Tetra 100 fonctionnent sur la fréquence ISM de 2,45 MHz, avec une intensité comparable à celle d'un four à micro-ondes. Veuillez vous renseigner sur les consignes de sécurité applicables aux personnes portant un stimulateur cardiaque.
Quelles sont les possibilités de connexion à un système de commande logicielle offertes par le système Tetra 100 ?
Grâce à sa commande entièrement par PC, le système plasma Tetra 100 de Diener electronic offre les possibilités de connexion suivantes :
- des systèmes de commande de niveau supérieur, par exemple via Profinet
- système MES, par exemple via OPC UA
- Connexion à une base de données via ODBC
Est-il possible de revêtir des matières plastiques par polymérisation au plasma ?
Les matières plastiques peuvent généralement être revêtues sans grande difficulté par polymérisation au plasma. Le service spécialisé « Développement des procédés » de Diener electronic se fera un plaisir de vous indiquer si vos exigences spécifiques peuvent être satisfaites.
Il est ainsi possible, par exemple, d'appliquer un revêtement anti-rayures sur des CD et des DVD sans nuire à leur qualité.
Il est possible d’appliquer des couches de type PTFE afin d’améliorer les propriétés de glissement des produits traités. De plus, il est possible d’introduire de manière ciblée des groupes fonctionnels à la surface du plastique (par exemple, des groupes amino pour des applications en bioanalyse).
Est-il possible de formuler d'autres demandes spécifiques concernant les logiciels ?
Chez Diener electronic, nous sommes spécialisés dans l'adaptation du logiciel de commande intégrale par PC à vos besoins, sur simple demande.
