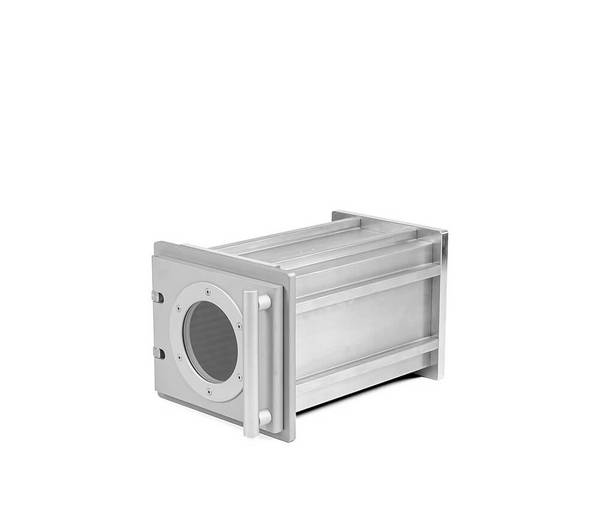

Chambres à vide en aluminium

Système de chambre flexible unique en son genre

Demande



Nous, la société Diener electronic GmbH + Co KG, fabriquons des systèmes de vide depuis maintenant 25 ans. Pendant toutes ces années, nous avons acquis énormément d'expérience et de connaissances dans le domaine de la technologie du vide. Nous intégrons ce savoir énorme dans nos produits actuels, afin de les améliorer en permanence. Nous remettons également en cause des choses qui ont « toujours été faites comme ça », comme la structure classique d'une chambre à vide.

Le résultat de ces cogitations est un système de chambre flexible, unique en son genre, basé sur des profilés en aluminiumextrudé. Les profilés de trois mètres de long sont coupés à la longueur voulue et pourvus d'une paroi arrière vissée et d'une porte. Des fentes sont déjà pratiquées dans les parois latérales du profilé et permettent l'insertion aisée des supports de pièces.

Modèle 1

Longueur : 300 mm ou 600 mm, Largeur : 110 mm, Hauteur : 120 mm, Raccords : 3 KF 16

Modèle 1 : Schéma technique

Modèle 2

Longueur : 325 mm ou 600 mm, Largeur : 150 mm, Hauteur : 160 mm, Raccords : 4 KF 16 et 1 KF 40

Modèle 2 : Schéma technique

Modèle 3

Longueur : 420 ou 600 mm, Largeur : 240 mm, Hauteur : 240 mm, Raccords : 2 KF 16 et 3 KF 40

Modèle 3 : Schéma technique

Modèle 4

Longueur : 370 mm ou 620 mm, Largeur : 305 mm, Hauteur : 300 mm, Raccords : 1 KF 16 et 5 KF 40

Modèle 4 : Schéma technique

Modèle 5

Longueur : 300 mm ou 650 mm, Largeur : 572 mm, Hauteur : 125 mm, 1 KF 16 et 4 KF 40

Modèle 5 : Schéma technique

Modèle 6

Largeur : 400 mm, Hauteur : 600 mm, Longueur : 625 mm

Modèle 6 : Schéma technique

Modèle 7

Diamètre extérieur : 700 mm. Diamètre intérieur : 640 mm

Modèle 7 : Schématechnique

Les avantages de ce système sont énormes :

✓ Longueur flexible jusqu'à 3 mètres
✓ Délais de livraison très rapides,
car seules la porte et la paroi arrière doivent être complétées
✓ Peu onéreux
✓ Faible poids
✓ Montage peu compliqué du support de pièce
✓ Couleur voulue possible par anodisation
✓ Très bonne conductibilité thermique
✓ Processus extrêmement propres possibles p. ex. dans le secteur des semi-conducteurs
✓ Usinage facile possible
✓ Pas de soudage nécessaire, les pièces pouvant être simplement fixées
✓ Fixation simple sur les bandes présentes

Les types de profilés disponibles et leurs dimensions sont indiqués ci-après. Sur demande, il est possible de n'acheter que le profil.

Options sur demande : Brides supplémentaires sur les côtés de chambre, chauffage, interrupteur de porte, longueurs spéciales

Chambres à vide

CHAMBRES EN ACIER INOXYDABLE, ALUMINIUM ET VERRE

La chambre à vide est un récipient hermétiquement fermé, constituant la base de tout système de vide. Diener electronic utilise trois types différents de chambres à vide : Chambres à vide en acier inoxydable, chambres à vide en aluminium et chambres à vide en verre. Pour chaque application, nous vérifions quelle chambre à vide est la mieux adaptée. Ainsi, nous pouvons toujours offrir à nos clients la meilleure solution avec la chambre à vide appropriée.

Chambres à vide en verre (borosilicate ou quartz)

Les chambres à vide en verre borosilicate sont utilisées pour des procédés plasma de haute pureté. Les chambres à vide en verre de quartz sont destinées aux procédés plasma de très haute pureté.

Chambres à vide en acier inoxydable

Les chambres à vide en acier inoxydable sont destinées aux procédés plasma standard

Chambres à vide spéciales

Conformément à DIN 12198, une mesure du rayonnement UV a été effectuée sur nos systèmes (regard) Résultat : inoffensif Des chambres à vide spéciales sont disponibles en versions ronde avec couvercle, rectangulaire et porte à charnière, elles sont en aluminium et se différencient également par le diamètre d'ouverture et la dimension intérieure. Contactez-nous.
